    丹佛斯FC302变频器FC302N250报警A13故障过电流维修案例

    时间:2021-01-20    作者:向日葵视频app官网变频    点击:
    用户送修一台向日葵成人appFC302N250到向日葵视频app官网服务中心,反应变频器在30hz以上运行时,报A13故障
    一、故障现象
    向日葵成人app报A13故障属于过电流故障,通过上电检测发现输入侧三相电流不平衡。


    二、检查过程:
    首先检查变频器的整流和逆变模块,在触发整流回路的可控硅时,发现L3相可控硅门极无法触发开,L1、L2相可控硅以及U、V、W相IGBT触发均为正常。
    1,在脱开负载情况下,开机运行,测量三相输出电压平衡:
    2,连接负载运行时,输出频率升至30HZ以上后,变频器出现过电流故障;
    3,检查变频器各项参数均为正常;
    4,现场输入电流表显示三相输入电流不平衡:
    5,检查变频器直流测电压显示为546伏。
    因此判断
    L3相可控硅损坏导致过电流报A13故障



    三、维修测试:

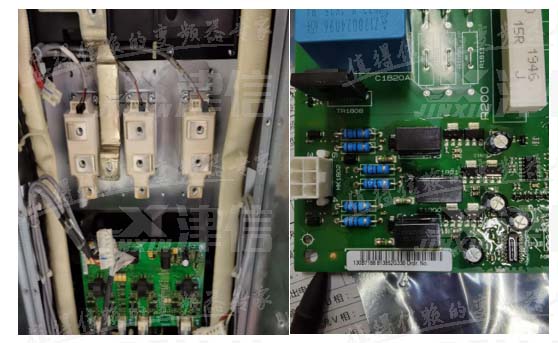

    将L3相可控硅拆下,对可控硅和可控硅触发板进行相应处理和维修。

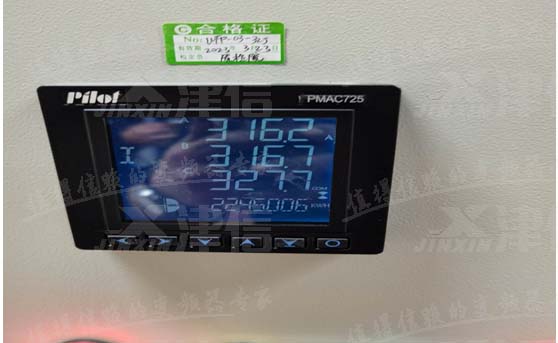

    维修完成后,首先空载上电测试,测量变频器输出三相电压平衡。带载测试,测量变频器输入侧三相电流平衡,输出侧三相电流也平衡,原故障修复。以下是修复后,现场仪表监测的输入三相电流值。
